Accesorios para ducto
Catálogo de productos
"L" invertida
"T" horizontal
Reducción al centro
Reducción lateral izquierda
Reducción lateral derecha
Curva horizontal
Curva vertical interior
Curva vertical exterior
Cruz horizontal
Peldaño
Tapa cierre
Cople

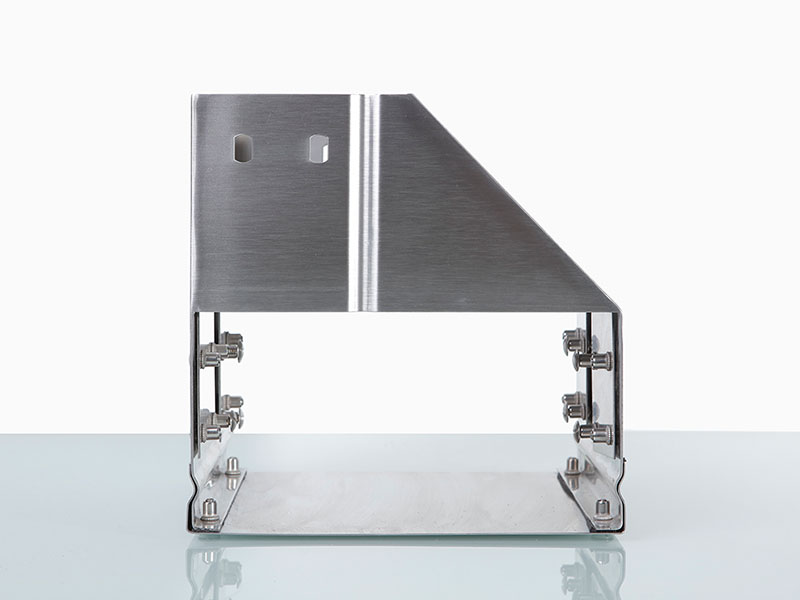

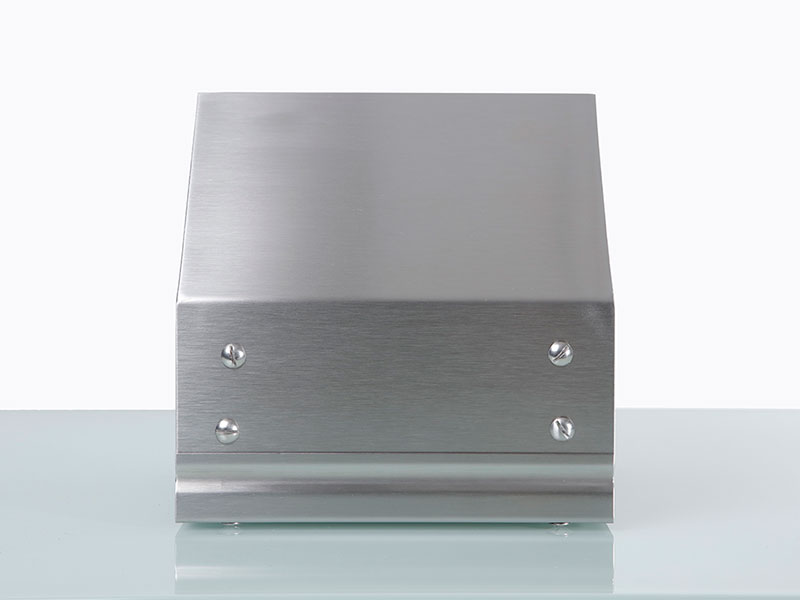

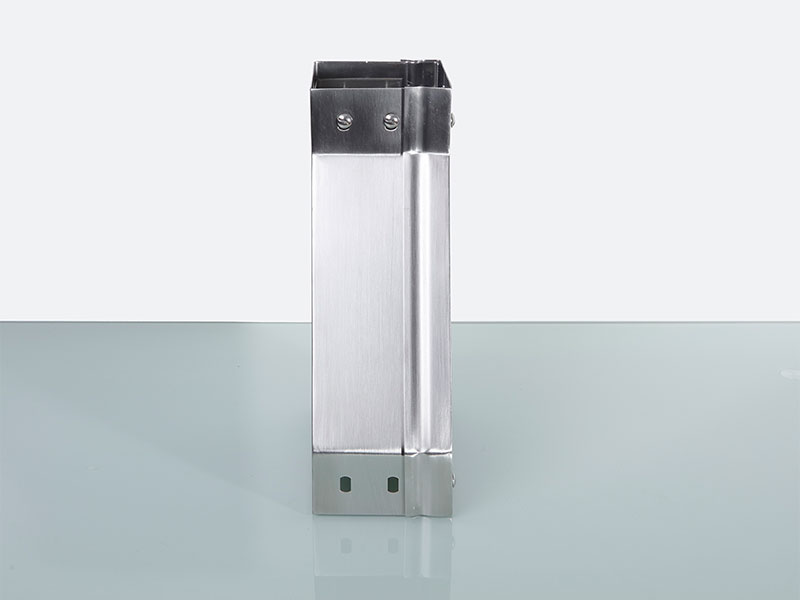

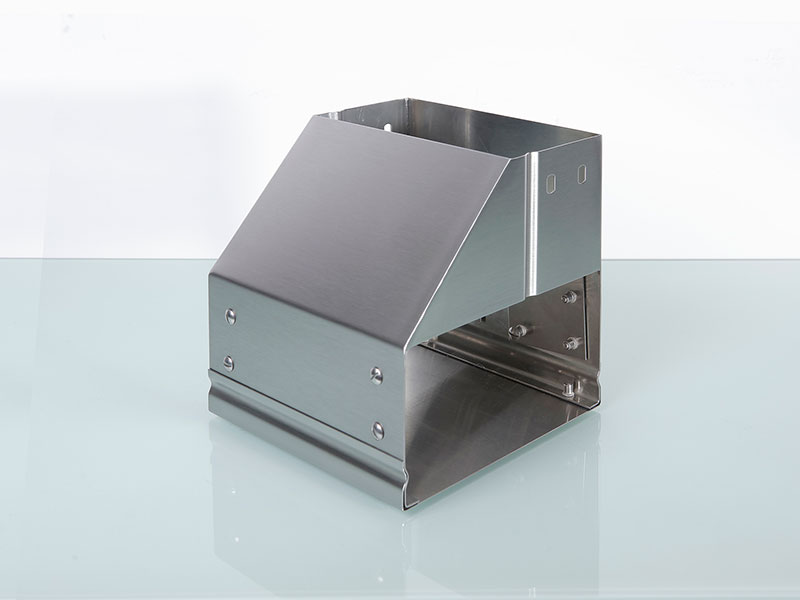

"L" Invertida
Accesorio para ducto de acero inoxidable 304, P3.
Con tapa, tornillería y cople.
| ID | Dimensiones (mm) | ||||
|---|---|---|---|---|---|
| Alto (1) | Ancho (1) | Alto (2) | Ancho (2) | *Calibre | |
| DUC-LI-100 | 100 | 100 | 100 | 100 | 18 |
| DUC-LI-150 | 100 | 150 | 100 | 150 | 18 |
| DUC-LI-200 | 100 | 200 | 100 | 200 | 18 |
| DUC-LI-300 | 100 | 300 | 100 | 300 | 18 |
| * 1.2mm de espesor | |||||

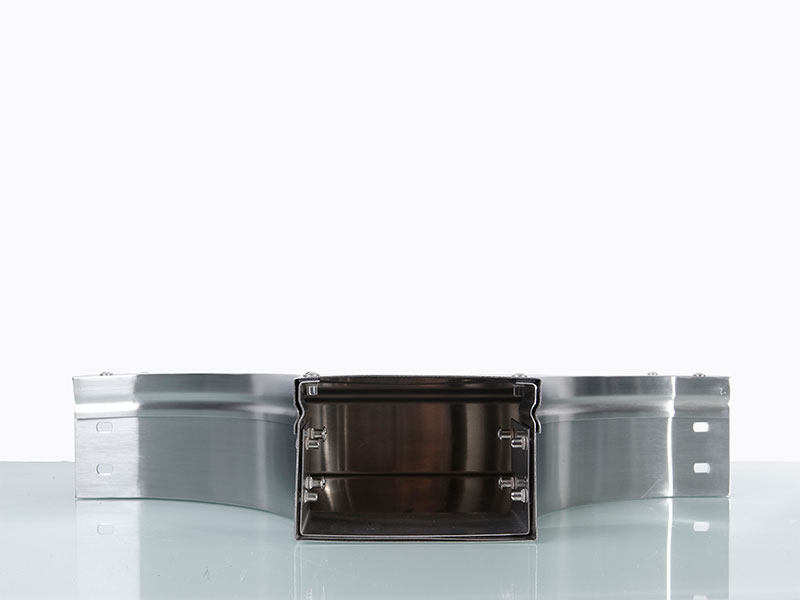

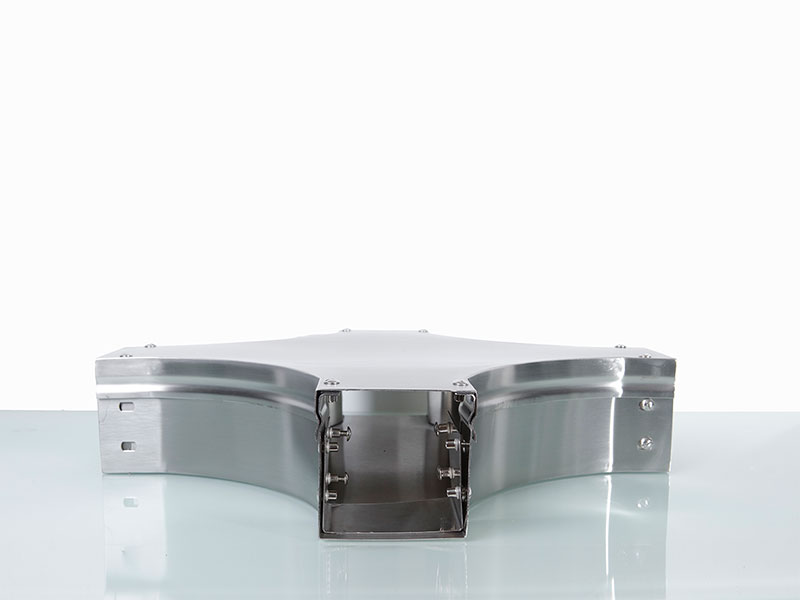

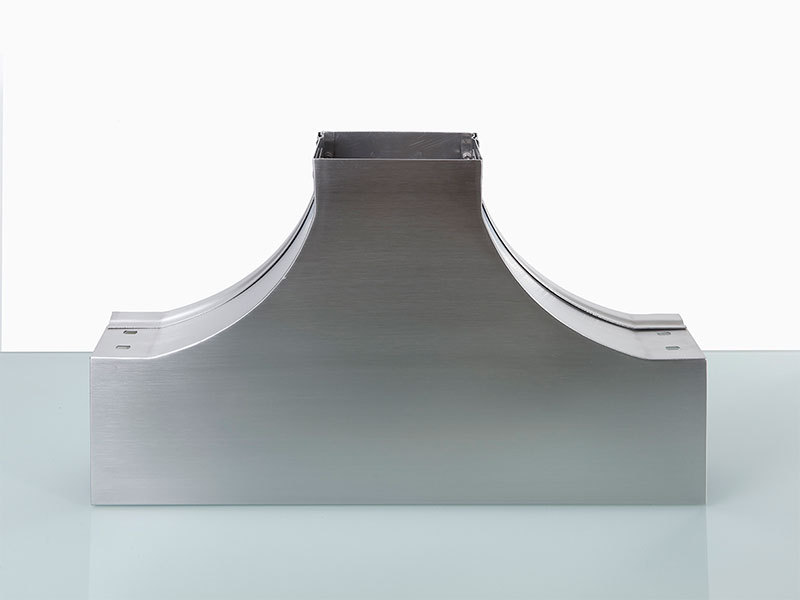

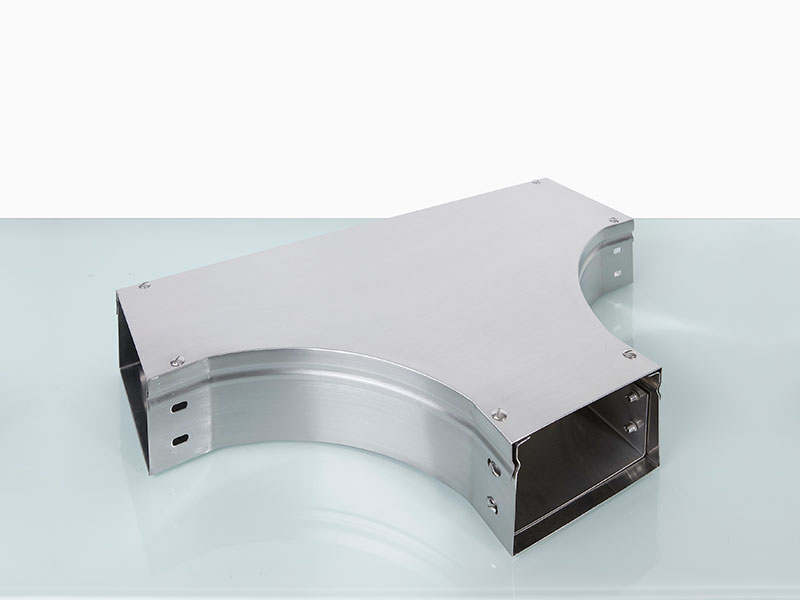

"T" Horizontal
Accesorio para ducto de acero inoxidable 304, P3.
Con tapa, tornillería y cople.
| ID | Dimensiones (mm) | |||
|---|---|---|---|---|
| Altura | Paso | Derivación | *Calibre | |
| DUC-TH-100-100 | 100 | 100 | 100 | 18 |
| DUC-TH-150-150 | 100 | 150 | 150 | 18 |
| DUC-TH-200-100 | 100 | 200 | 100 | 18 |
| DUC-TH-200-200 | 100 | 200 | 200 | 18 |
| DUC-TH-300-300 | 100 | 300 | 300 | 18 |
| * 1.2mm de espesor | ||||

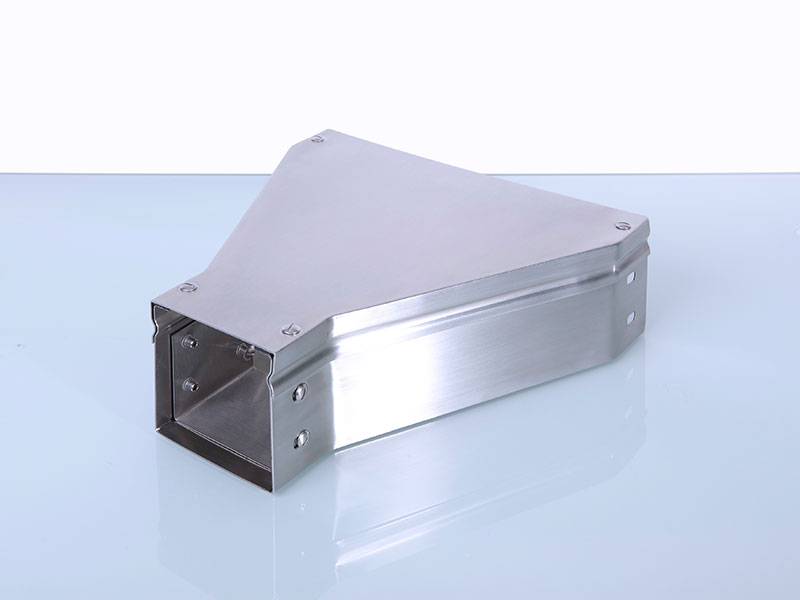

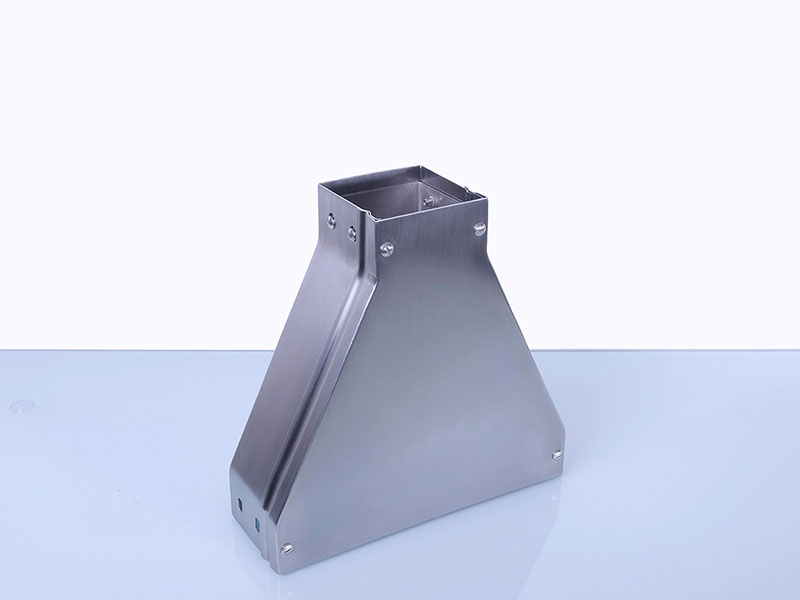

Reducción al centro
Accesorio para ducto de acero inoxidable 304, P3.
Con tapa, tornillería y cople.
| ID | Dimensiones (mm) | |||
|---|---|---|---|---|
| Altura | Paso | Derivación | *Calibre | |
| DUC-RC-200-100 | 100 | 200 | 100 | 18 |
| DUC-RC-200-150 | 100 | 200 | 150 | 18 |
| DUC-RC-300-100 | 100 | 300 | 100 | 18 |
| DUC-RC-300-150 | 100 | 300 | 150 | 18 |
| DUC-RC-300-200 | 100 | 300 | 200 | 18 |
| * 1.2mm de espesor | ||||

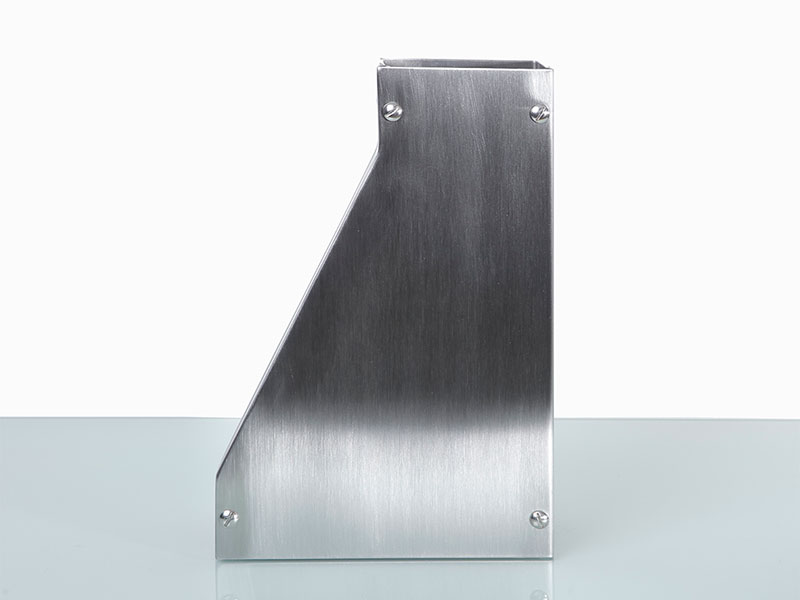

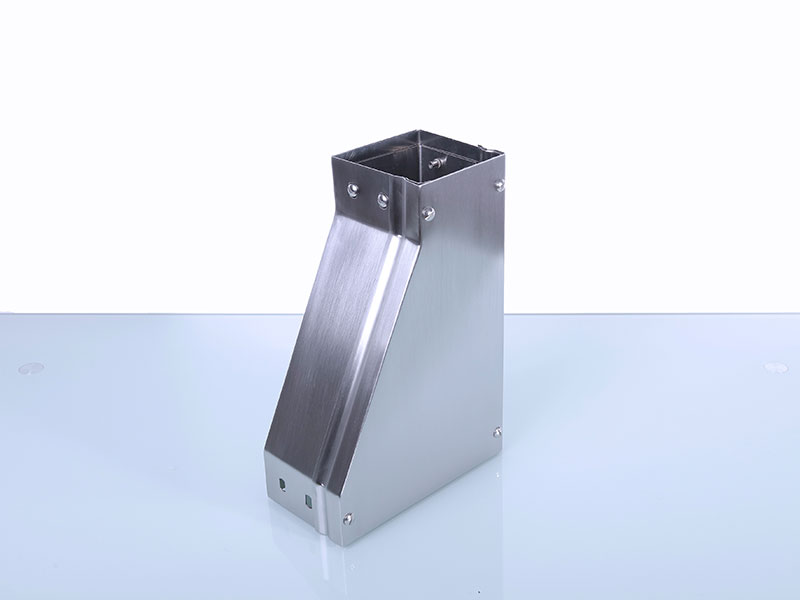

Reducción lateral izquierda
Accesorio para ducto de acero inoxidable 304, P3.
Con tapa, tornillería y cople.
| ID | Dimensiones (mm) | |||
|---|---|---|---|---|
| Altura | Paso | Derivación | *Calibre | |
| DUC-RI-200-100 | 100 | 200 | 100 | 18 |
| DUC-RI-200-150 | 100 | 200 | 150 | 18 |
| DUC-RI-300-100 | 100 | 300 | 100 | 18 |
| DUC-RI-300-150 | 100 | 300 | 150 | 18 |
| DUC-RI-300-200 | 100 | 300 | 200 | 18 |
| * 1.2mm de espesor | ||||

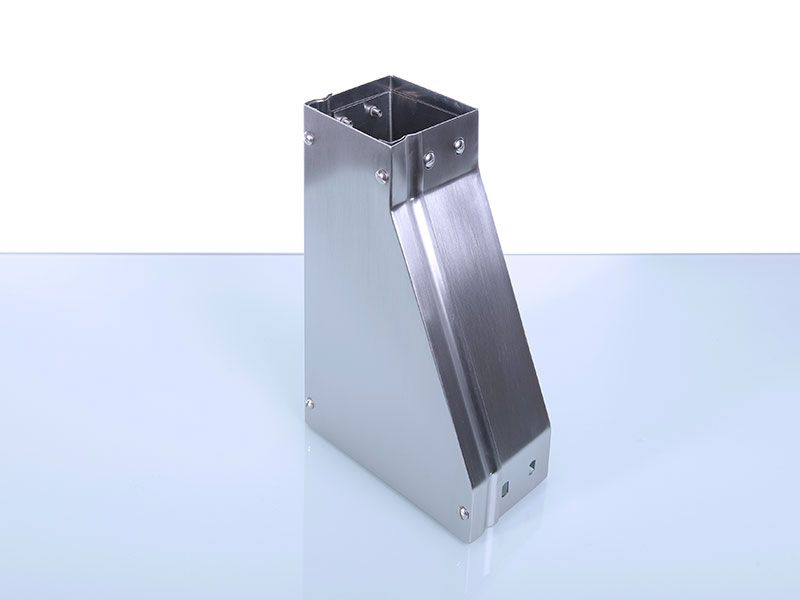

Reducción lateral derecha
Accesorio para ducto de acero inoxidable 304, P3.
Con tapa, tornillería y cople.
| ID | Dimensiones (mm) | |||
|---|---|---|---|---|
| Altura | Paso | Derivación | *Calibre | |
| DUC-RD-200-100 | 100 | 200 | 100 | 18 |
| DUC-RD-200-150 | 100 | 200 | 150 | 18 |
| DUC-RD-300-100 | 100 | 300 | 100 | 18 |
| DUC-RD-300-150 | 100 | 300 | 150 | 18 |
| DUC-RD-300-200 | 100 | 300 | 200 | 18 |
| * 1.2mm de espesor | ||||

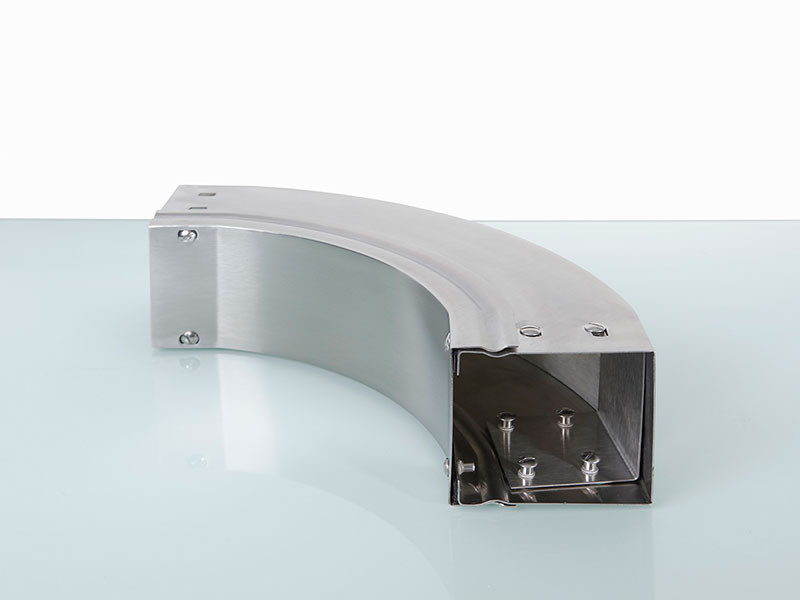

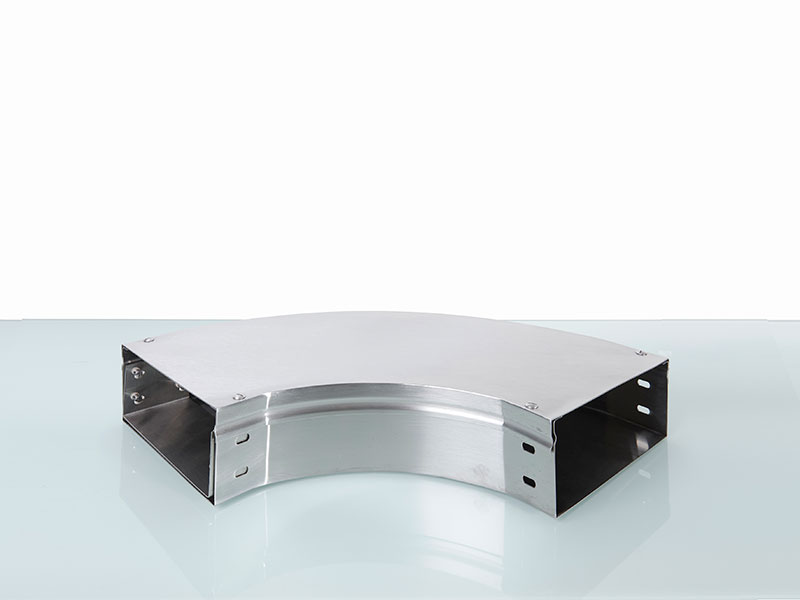

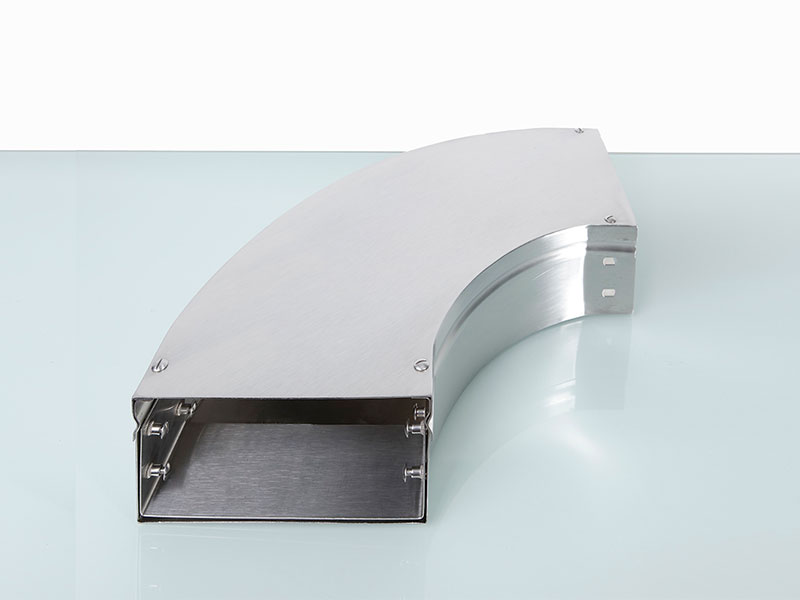

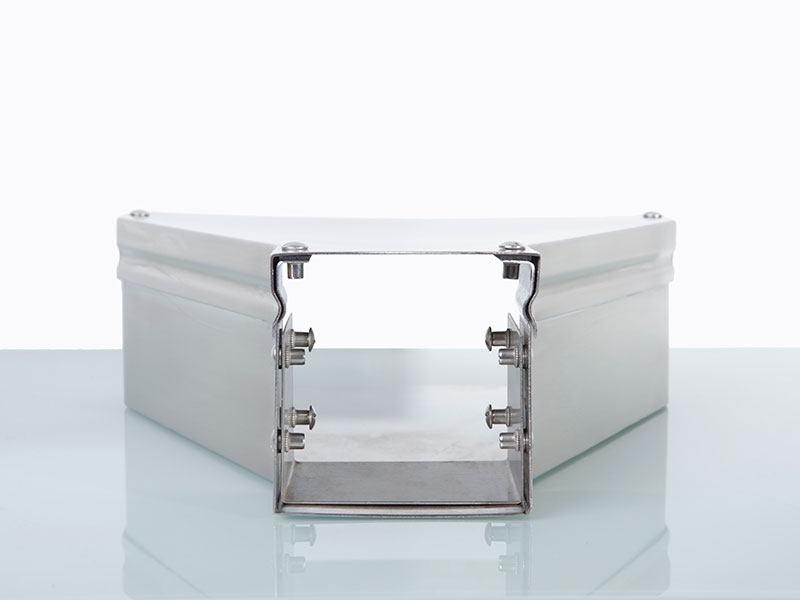

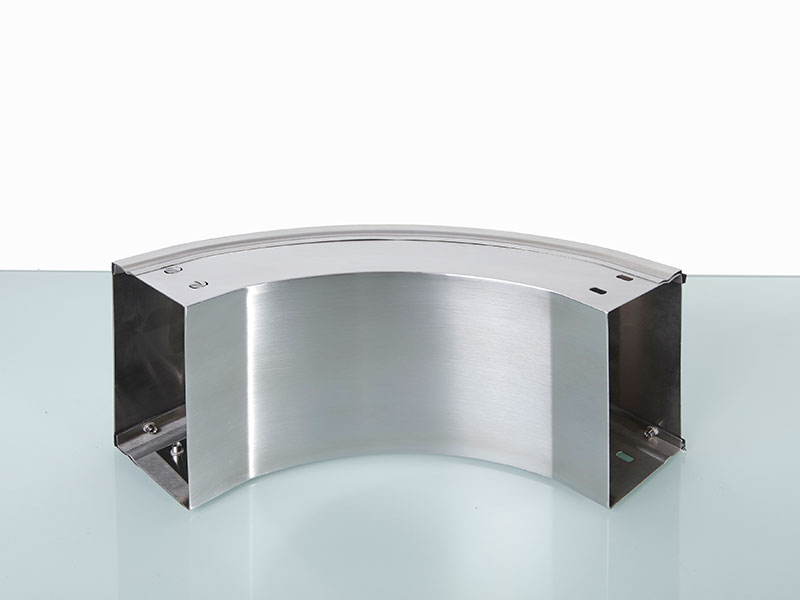

Curva horizontal
Accesorio para ducto de acero inoxidable 304, P3.
Con tapa, tornillería y cople.
| ID | Dimensiones (mm) | ||||
|---|---|---|---|---|---|
| Altura | Ancho | Grados | Radio | *Calibre | |
| DUC-CH-100 | 100 | 100 | 90° | r.8" | 18 |
| DUC-CH-150 | 100 | 150 | 90° | r.8" | 18 |
| DUC-CH-200 | 100 | 200 | 90° | r.8" | 18 |
| DUC-CH-300 | 100 | 300 | 90° | r.8" | 18 |
| * 1.2mm de espesor | |||||

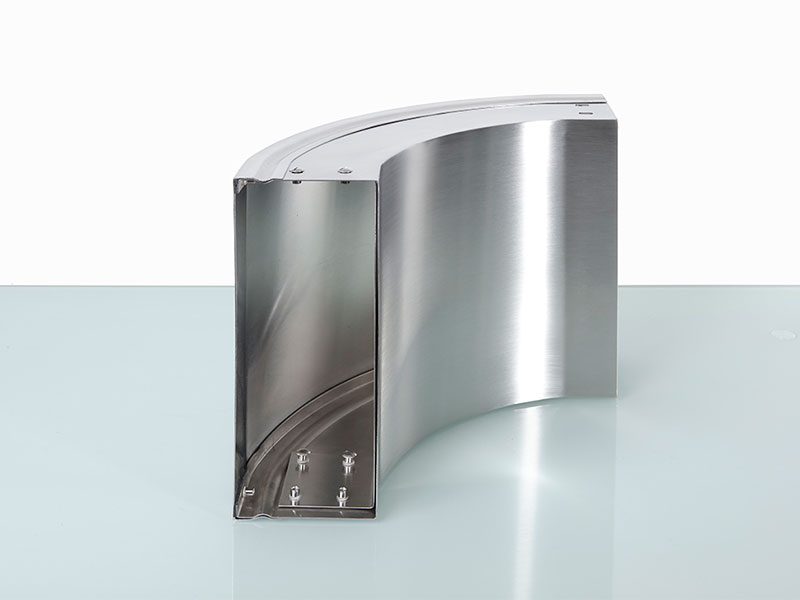

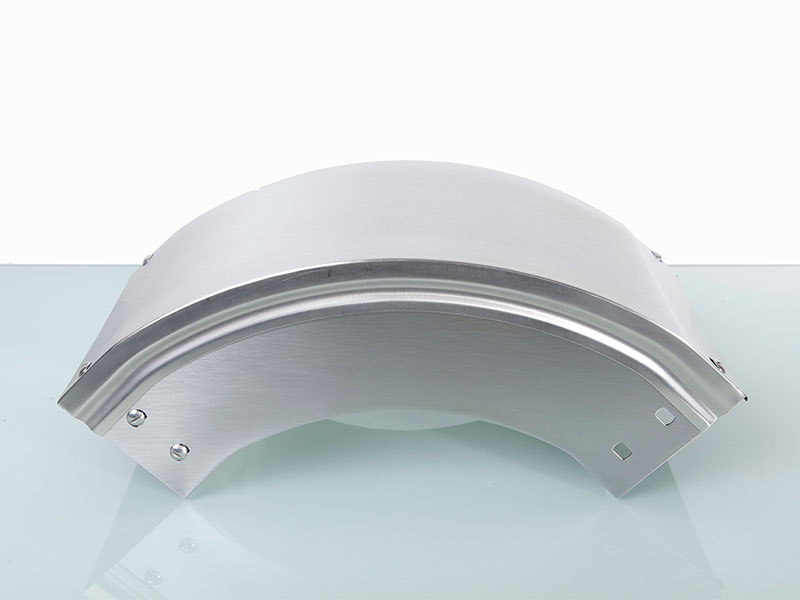

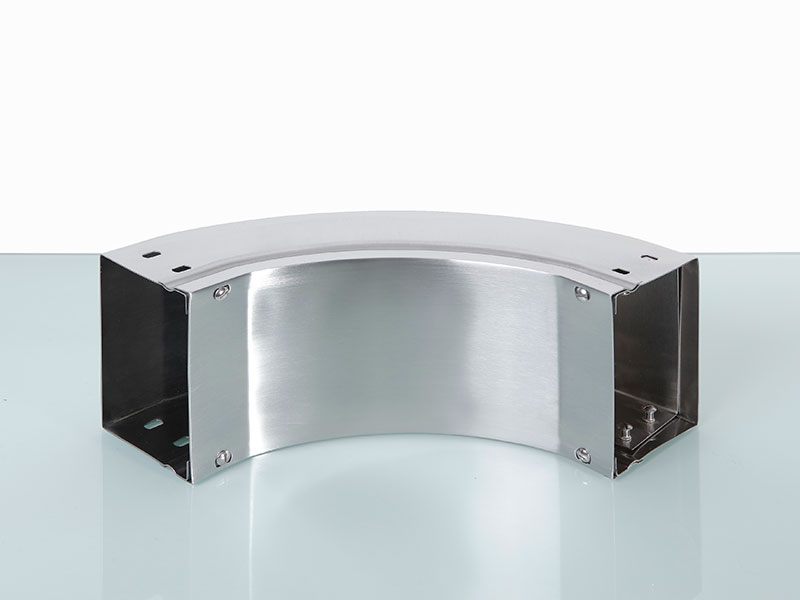

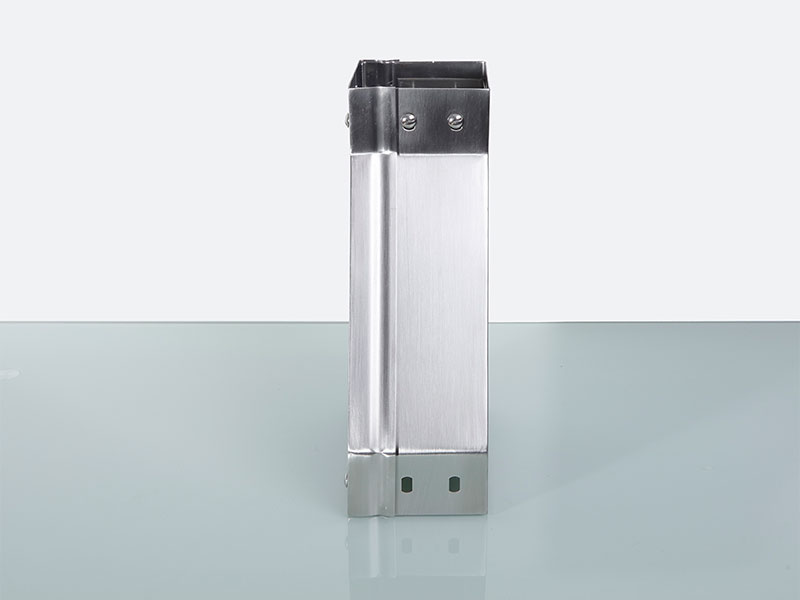

Curva vertical interior
Accesorio para ducto de acero inoxidable 304, P3.
Con tapa, tornillería y cople.
| ID | Dimensiones (mm) | ||||
|---|---|---|---|---|---|
| Altura | Ancho | Grados | Radio | *Calibre | |
| DUC-CVI-100 | 100 | 100 | 90° | r.8" | 18 |
| DUC-CVI-150 | 100 | 150 | 90° | r.8" | 18 |
| DUC-CVI-200 | 100 | 200 | 90° | r.8" | 18 |
| DUC-CVI-300 | 100 | 300 | 90° | r.8" | 18 |
| * 1.2mm de espesor | |||||

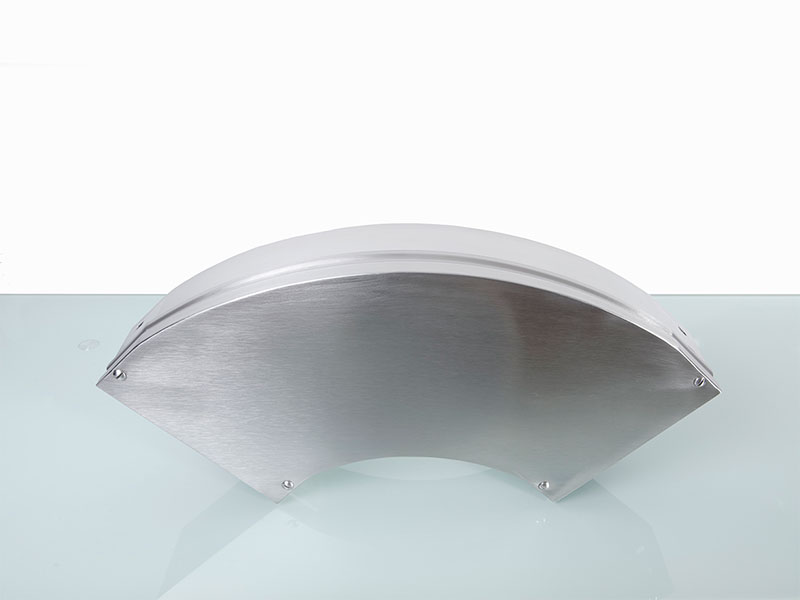

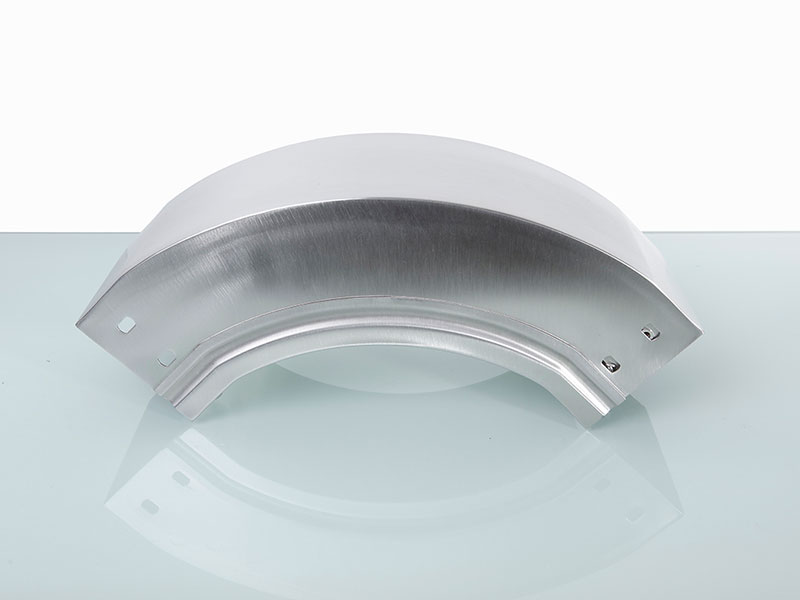

Curva vertical exterior
Accesorio para ducto de acero inoxidable 304, P3.
Con tapa, tornillería y cople.
| ID | Dimensiones (mm) | ||||
|---|---|---|---|---|---|
| Altura | Ancho | Grados | Radio | *Calibre | |
| DUC-CVE-100 | 100 | 100 | 90° | r.8" | 18 |
| DUC-CVE-150 | 100 | 150 | 90° | r.8" | 18 |
| DUC-CVE-200 | 100 | 200 | 90° | r.8" | 18 |
| DUC-CVE-300 | 100 | 300 | 90° | r.8" | 18 |
| * 1.2mm de espesor | |||||

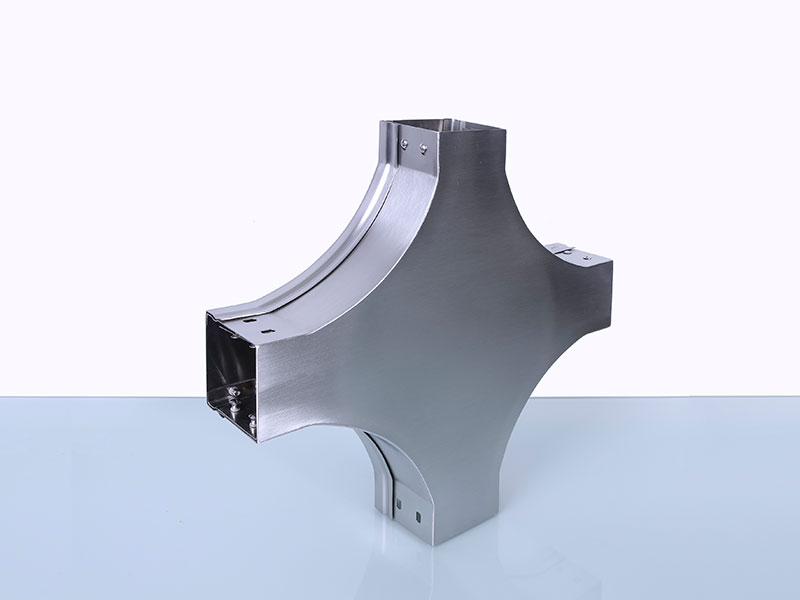

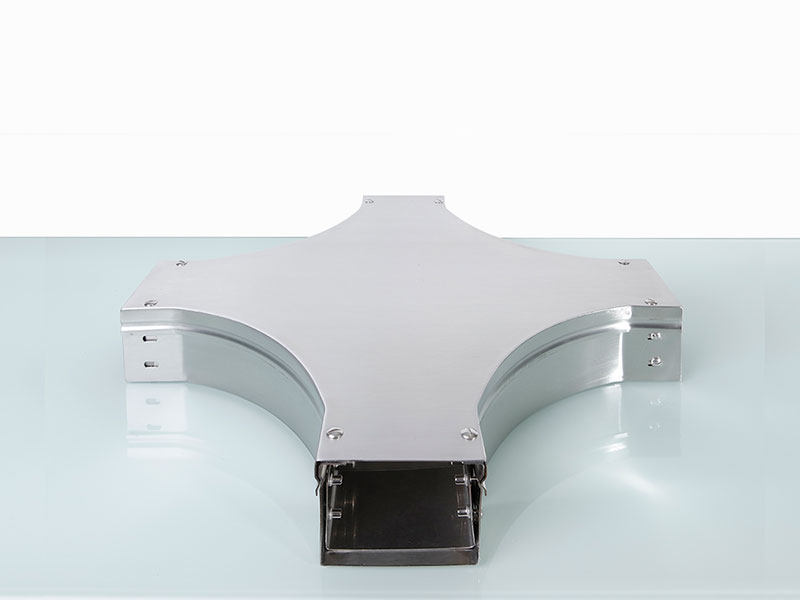

Cruz horizontal
Accesorio para ducto de acero inoxidable 304, P3.
Con tapa, tornillería y cople.
| ID | Dimensiones (mm) | ||
|---|---|---|---|
| Altura | Ancho | *Calibre | |
| DUC-CRH-100-100 | 100 | 100 | 18 |
| DUC-CRH-100-150 | 100 | 150 | 18 |
| DUC-CRH-100-200 | 100 | 200 | 18 |
| DUC-CRH-100-300 | 100 | 300 | 18 |
| * 1.2mm de espesor | |||

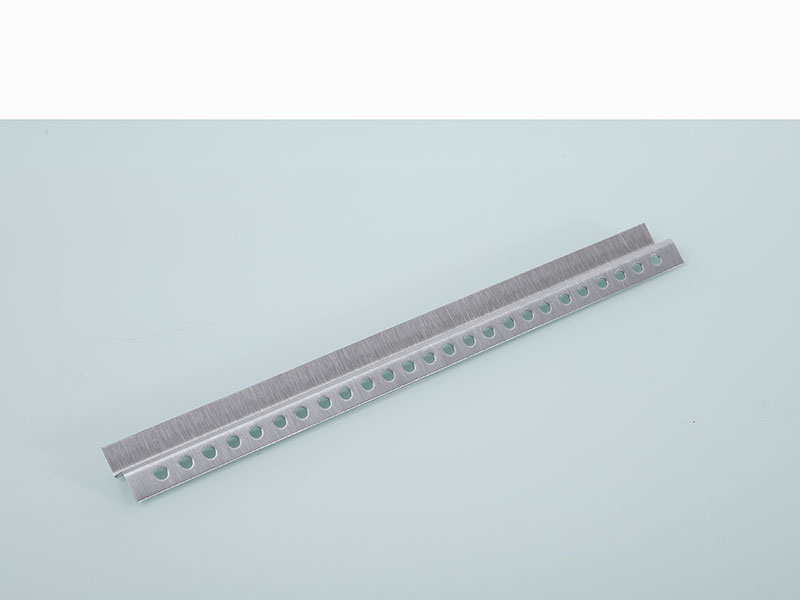

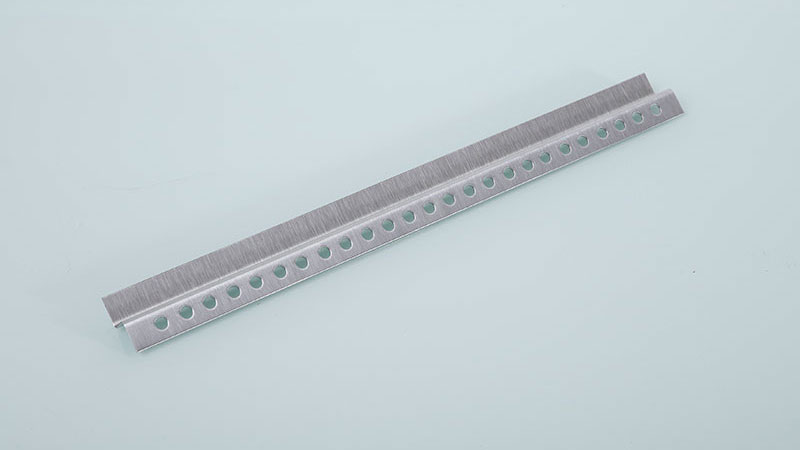

Peldaño
Accesorio para ducto de acero inoxidable 304, P3.
| ID | Dimensiones (mm) | |||
|---|---|---|---|---|
| Altura | Ancho | Largo | *Calibre | |
| DUC-PEL | 18 | 38 | 400 | 18 |
| * 1.2mm de espesor | ||||

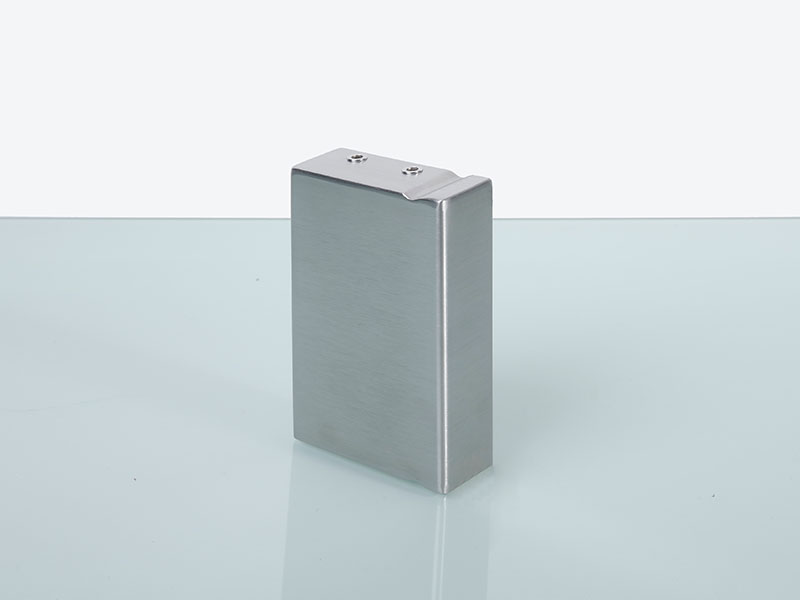

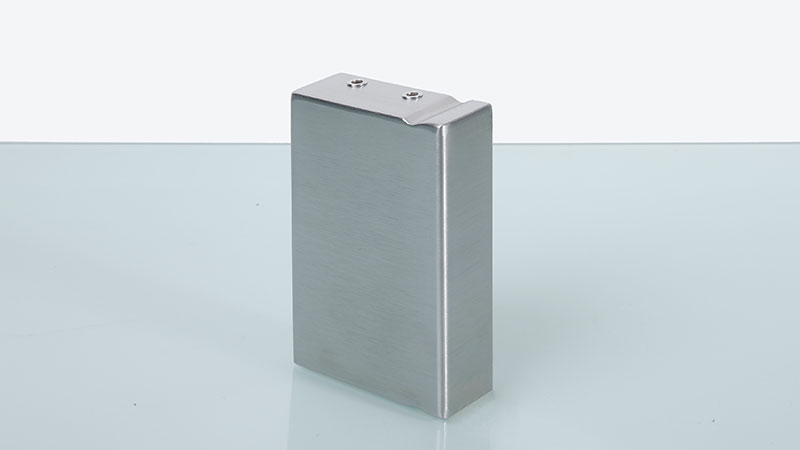

Tapa cierre
Accesorio para ducto de acero inoxidable 304, P3.
Incluye tornillería.
| ID | Dimensiones (mm) | ||
|---|---|---|---|
| Altura | Ancho | *Calibre | |
| DUC-TC-100 | 100 | 100 | 18 |
| DUC-TC-150 | 100 | 150 | 18 |
| DUC-TC-200 | 100 | 200 | 18 |
| DUC-TC-300 | 100 | 300 | 18 |
| * 1.2mm de espesor | |||

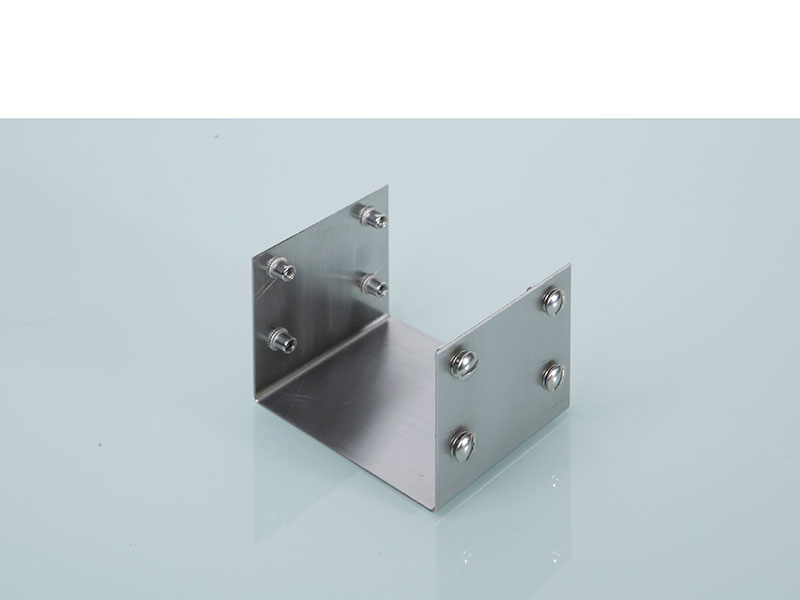

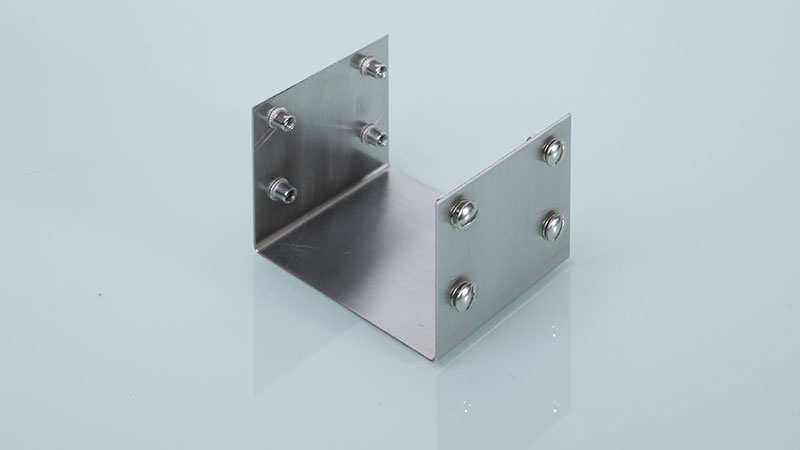

Cople
Accesorio para ducto de acero inoxidable 304, P3.
Incluye tornillería.
| ID | Dimensiones (mm) | ||
|---|---|---|---|
| Altura | Ancho | *Calibre | |
| DUC-C-100 | 100 | 100 | 18 |
| DUC-C-150 | 100 | 150 | 18 |
| DUC-C-200 | 100 | 200 | 18 |
| DUC-C-300 | 100 | 300 | 18 |
| * 1.2mm de espesor | |||
